循环式谷物干燥机

5HNSDR - 15 / 20 / 30

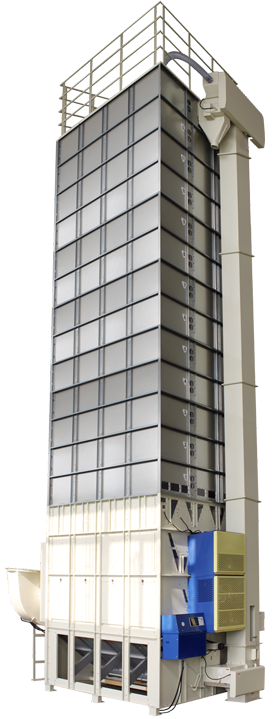

机械整体图

本产品的特点

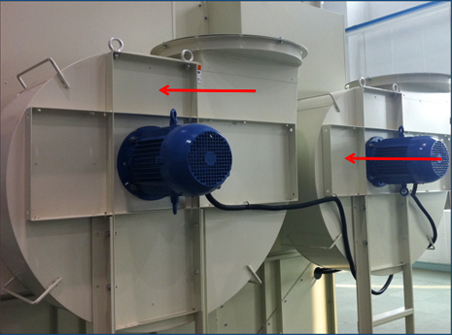

  1. 1. 多离心风机吸引,两侧风量均匀,因而热风分布均匀,干燥后谷物品质好。

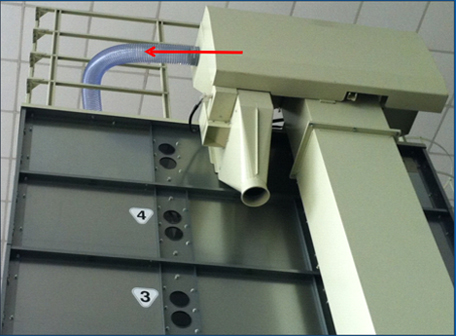

  2. 2. 标准配置风选装置,干燥后谷物干净,有利于储藏和加工。

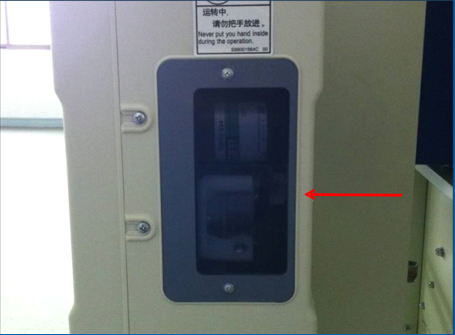

  3. 3. 上下并列大视窗,装粮量一目了然,准确设定装粮数值,确保干燥后品质。

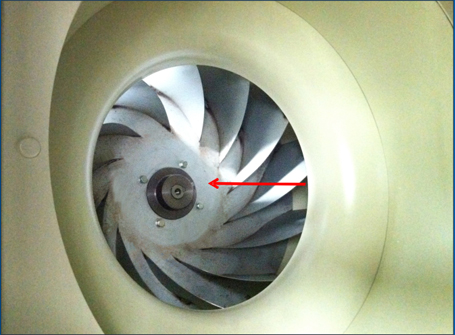

  4. 4. 公司自制的多旋叶离心风机,压力特性平直,风量波动小,运行平稳,噪音低。

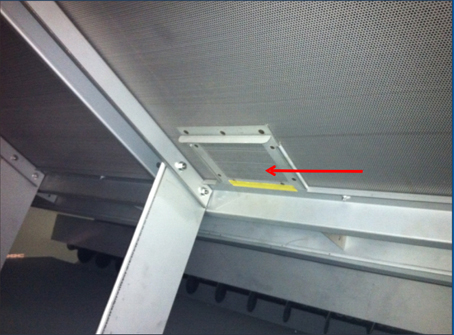

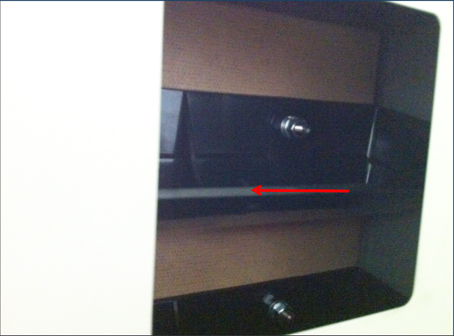

  5. 5. 干燥部孔板下方设有清理口,在干燥种子时能够防止异种混入。

  6. 6. 采用电阻式单粒水分仪在线监控,准确,及时地向控制系统提供水分信息,确保谷物在最佳的状态下干燥。

  7. 7. 采用抛卸式提升畚斗,增加混合几率,简化传动结构,提高运转可靠性。

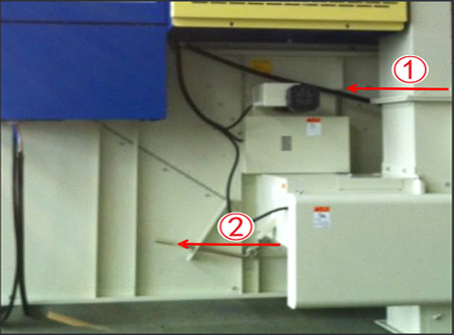

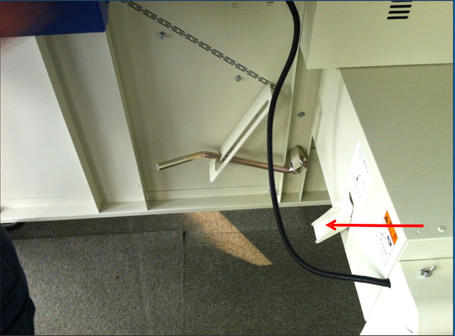

  8. 8. 便利的取样口,随时可以取出样品进行水分核对。

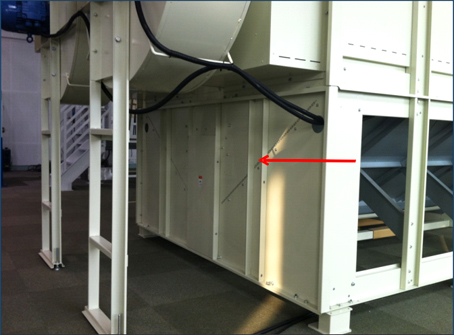

  9. 9. 粮斗侧面设有防止灰尘堆积的通风口,保持干燥后机内的清洁。

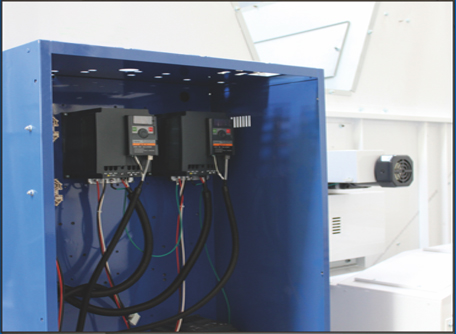

  10. 10. 主风机由变频器自动控制,根据谷物水分域来控制风量,与旧机型相比,可节电、热各5-15%。

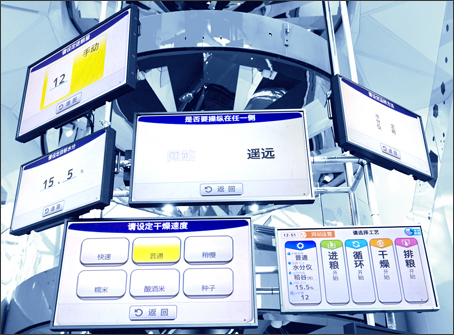

  11. 11. ①8时彩色触摸屏,便于人机对话,即时把握运转状态。
    ②标准配置USB接口,运转数据可转移到中控电脑,便于品质追溯。
    ③大直径、高低频蜂鸣器,容易听到蜂鸣信号。

  12. 12. ①根据设定的装粮量数值,系统自动调整回转阀运转/停止时间,保证干燥/缓舒时间比例,确保干燥后品质。
    ②方便的机内残留谷物排出装置,节省维护时间。

技术规格

名称 循环式谷物干燥机
型号 5HNSDR-15 5HNSDR-20 5HNSDR-30
谷物处理(kg) 稻谷(560kg/m3) 2700~15000 2700~20000 3400~30000
小麦(680kg/m3) 3200~18000 3200~20000 4000~30000
外形尺寸(长×宽×高)(mm) 2290*2495*7980 2290*2495*10100 2285*3100*11190
主风机 风机型号 FR60
形式 离心式
转数(r/min) 760~1500
所需动力 额定电压(V) 三相380
额定功率 主风机(kW) 3.7×2 (5.5×2,集尘室距离较远时选用) 3.7×3 (5.5×3,集尘室距离较远时选用)
提升机(kW) 2.2 3.7
回转阀(kW) 0.2 0.2
下绞龙(kW) - 1.5
分散机(kW) - 0.4
自动水分仪(kW) 0.006 0.006
自动切换阀(kW) 0.003 0.006
总功率(kW) 9.809(13.409) 16.912(22.312)
性能 进粮能力 稻谷(t/h) 25 30
小麦(t/h) 28 30
排粮能力 稻谷(t/h) 20 30
小麦(t/h) 25 30
干燥速度※1 稻谷(%/h) 0.3~0.9 0.3~0.8
小麦(%/h) 0.3~1.0 0.3~0.8
干燥模式 快速、普通、缓慢、种子、糯米、酿造米
运转控制方式 单片机控制
本机配置 标准配置 1.在线自动单粒水分仪 2.满量传感器 3.除尘管道 4.自动切换阀 5.触摸屏 6.主风机变频器 7.过载保护 8.故障停止装置 9.风压传感器 10.温度传感器 11.钢板制90度弯管
选择配置 1.进粮斗 2.排量管 3.主风机用管道
安全装置※2 1.火焰传感器 2.异常燃烧检测线路 3.感震装置


热源配置 燃料(煤油、柴油、天然气) 直火加热方式
热风炉(生物质、稻壳、煤炭)、热泵 热风炉热效率>70%,烟气热交换器
(集中热交换)换热后的洁净空气加热方式
蒸汽锅炉(生物质、稻壳、煤炭、燃气) 蒸汽热交换器(本机热交换)换热后的洁净空气加热方式
  • 注:

    ※ 1为干燥速度是指原料条件:水分 < 24%,枝梗及断穗混入率 < 2%,其他夹杂物混入率 < 1%的条件下。使用环境条件为:空气温度0~25°C,相对湿度50%的自然状况。种子、糯米、酿造米时干燥速度在下限附近。
    ※ 2为使用燃油或燃气热源时装有此装置。

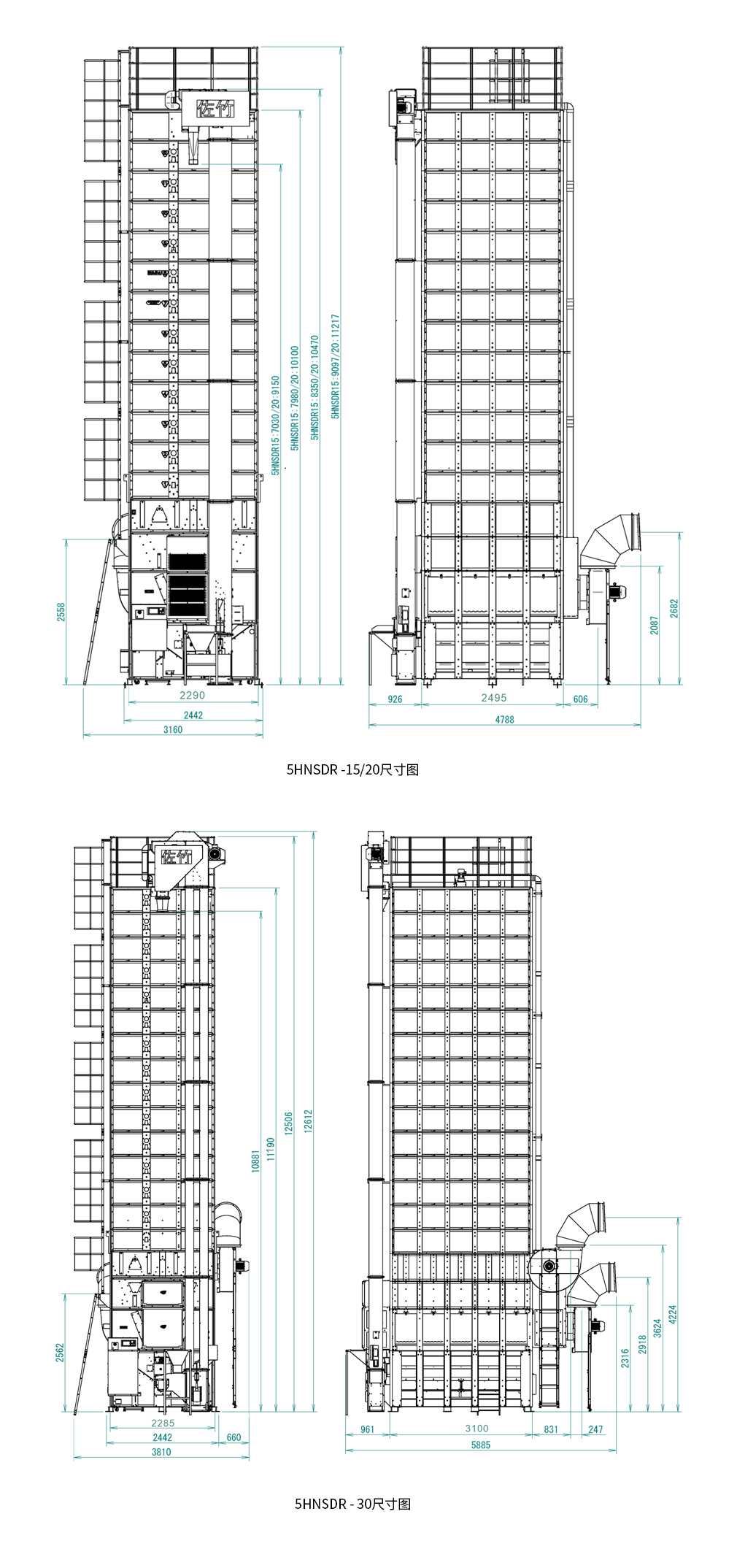

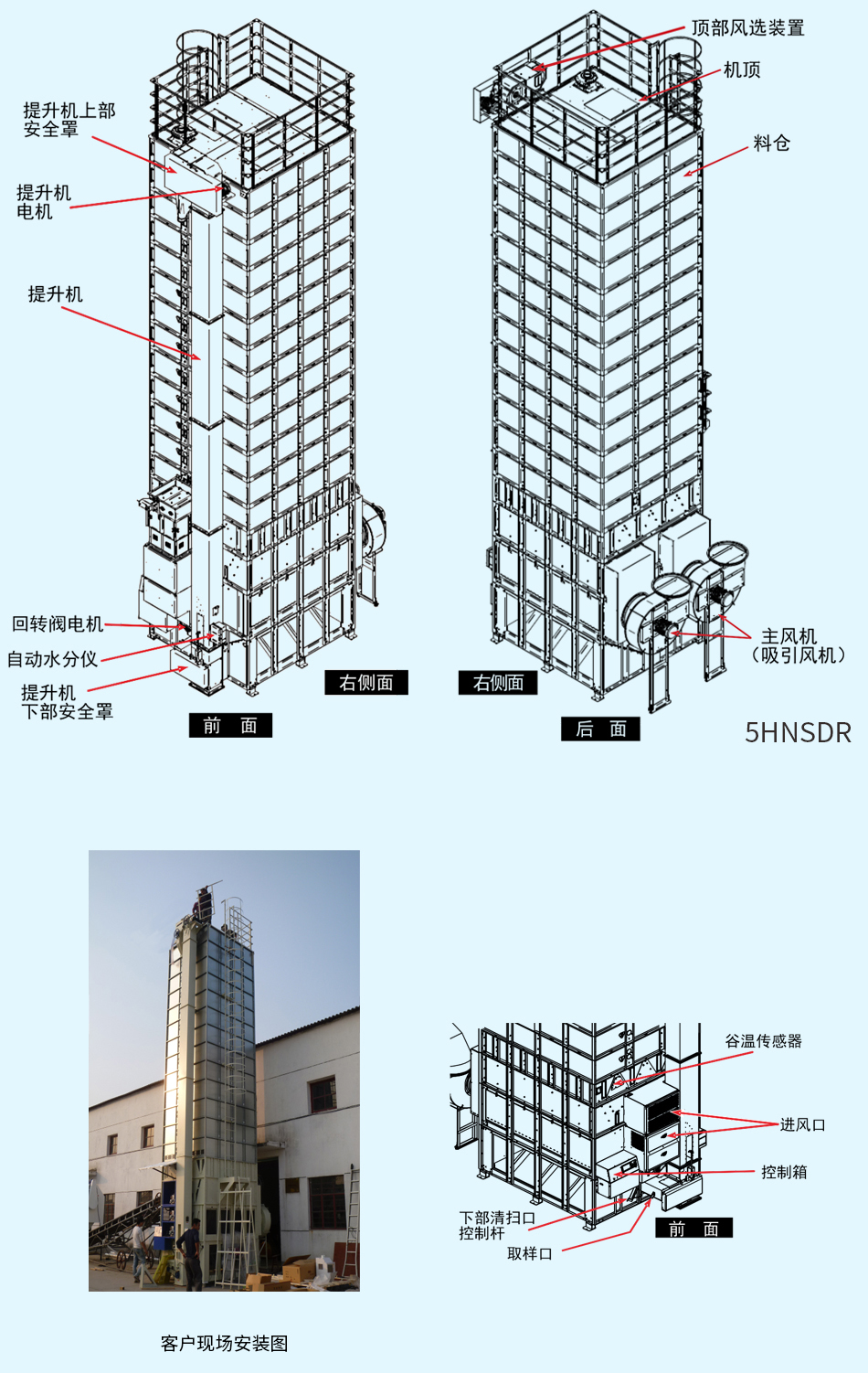

外形尺寸
